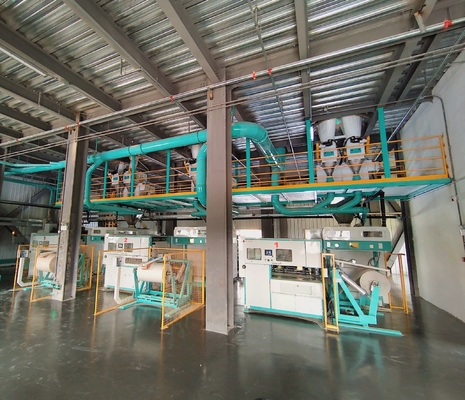

Empaquetadora completamente automática de la harina, comida de soja y forraje, 40-70kg, fabricación automática del bolso

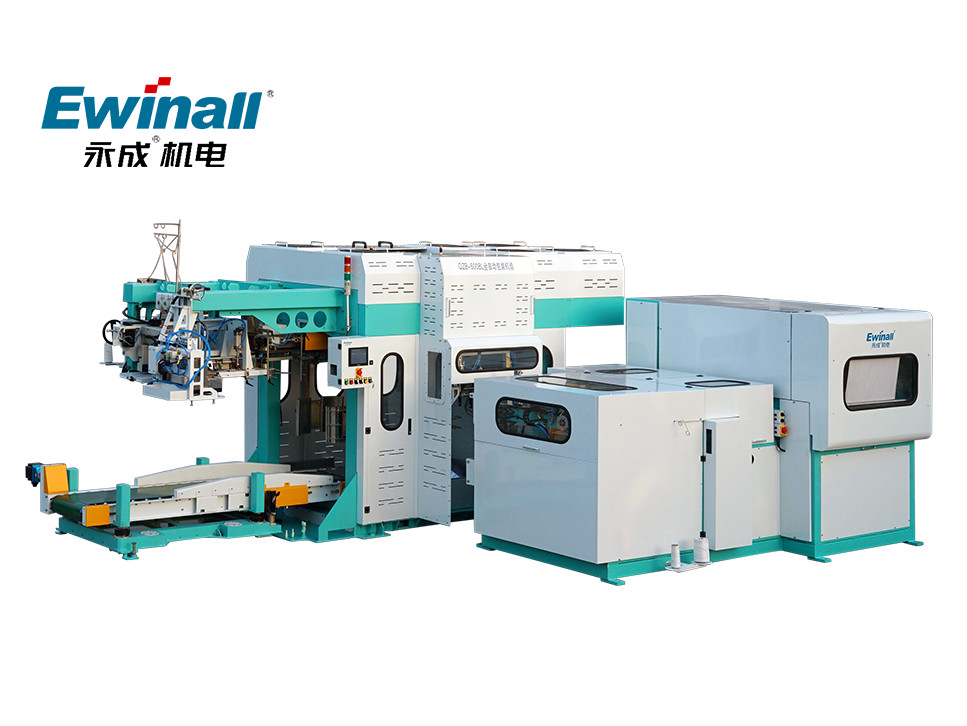

Unidad de empaquetado automática de QZB-500BL
1. Composición del equipo
Los componentes principales de la unidad de empaquetado automática:
1.1. Escala que embala serva (opcional)
1.2. Montaje de polea
1.3. Bolso automático que hace la máquina
1.4 . Montaje de la máquina de coser de la combinación
1.5 . Transportador automático de la elevación
1.6 . Sistema de control de empaquetado de unidad
2. El funcionamiento técnico principal de la unidad de empaquetado
La base principal del diseño: empaquetado automático, mejorando eficacia, mano de obra de ahorro, y la operación conveniente.
Parámetros técnicos del producto, materiales de embalaje y condiciones de funcionamiento del equipo
| número de serie |
proyecto |
parámetro |
| 1 |
Tamaño del anfitrión (L x W x H) milímetro |
6208.5×3672.5×2191 |
| 2 |
Poder del anfitrión |
El AC380V±10%, 50Hz, sistema de cinco cables trifásico, 12kW,
Poner a tierra la forma: TN-S
|
| 3 |
Capacidad de producción máxima |
Salvado, harina secundaria, DDGS, comida de la semilla de algodón, bolsos/hora de la comida del salvado de arroz (420-480)
La comida de soja (660~720) embala/hora
|
| 4 |
Gama de empaquetado |
Comida de soja 50 ~ 70kg
Salvado 40kg
Polvo secundario 50kg
|
Comida 50kg de la semilla de algodón
comida 60Kg del salvado de arroz
DDGS 50kg
|
| 5 |
presión del trabajo |
(0,5 ~ 0,7) MPa |
| 6 |
Consumo del aire comprimido |
333L /min (0.5MPa) |
| 7 |
temperatura material |
℃ (de 0~40) |
| 8 |
Temperatura de trabajo |
℃ (de 0~40) |
| 9 |
nivel de ruidos |
≤80dB (A) |
| 10 |
Presión de aire del retiro de polvo |
(- barra de 0.01~-0.03) |
| 11 |
Volumen de aire del retiro de polvo |
³ /min de V=20m (ajustable) |
| 12 |
Tipo del bolso |
bolso de rollo |
| 13 |
material del bolso |
bolso tejido No-laminado |
| 14 |
tamaño de la etiqueta |
L97mm×W57mm, material del papel de Kraft. |
| 15 |
Especificación del bolso que embala (bolso de rollo) |
Diámetro del rollo del bolso (milímetro): ≤1200mm:
Sola longitud del bolso (milímetro) a: (1050~1240) milímetros;
Sola anchura del bolso (milímetro) b: (650~800) milímetros;
|
| 16 |
cierre del bolsillo |
Máquinas de coser, máquinas plegables |
| 17 |
Materiales aplicables |
Comida de soja, salvado, segunda comida, DDGS, comida de la semilla de algodón, comida del salvado de arroz, alimentación de las aves de corral |
Nota: 1. La unidad de pesaje de la empaquetadora es un producto opcional.
3.Features
3.1. Empaquetadora completamente automática, después de que el equipo se coloque manualmente en el rollo del bolso, puede realizar el bolso automático que hace, fuente automática del bolso, cargamento automático del bolso, abertura automática del bolso, detección automática, pesaje automático, relleno automático, lacre automático, entrega automática de la etiqueta, alto nivel de automatización.
3.2. El bolso tejido especialmente desarrollado que hace la máquina adopta el método continuo de la fuente del bolso de bobina automática, de corte automático, de doblar, de costura y de empaquetamiento automático del paño tejido del bolso, que puede hacer rápidamente, estable y confiablemente los bolsos para el mecanismo de empaquetado y abrir el bolso.
el diseño de interfaz antropomecánico 3.3Friendly, usando la pantalla táctil, sistema de control programable del PLC, operación de la exhibición del interfaz antropomecánico es más claro y conveniente, más humano. El equipo tiene una función del autoexamen de la falta, y las faltas se pueden eliminar rápidamente según los avisos de la pantalla táctil.
el equipo 3.4The tiene alta seguridad, adopta una estructura cerrada, y se equipa de un dispositivo que entrelaza. Si un trabajador entra en el equipo, el equipo parará y dará automáticamente una alarma. El equipo se puede recomenzar solamente después de la confirmación y del reset manuales.
3.5. El bolso tejido único patentó la tecnología de la abertura del bolso, combinada con la abertura grande de la adsorción del vacío del flujo, estable y confiable del bolso.
3.6. El mecanismo de transmisión adopta el método de transmisión del motor servo y del engranaje para asegurarse de que cada acción es flexible, exacta y rápida.
3.7. El transportador de elevación automático único adopta la elevación vertical monopunto de la impulsión y del cuatro-punto, que tiene las ventajas de la amplia gama de levantar la elevación de la altura, exacta y estable, y la capacidad de carga fuerte.
3.8. El sistema de pesaje adopta una estructura avanzada de la medida, especialmente diseñada tres sensores, y una disposición científica y razonable, para subrayar el cubo de pesaje razonablemente, que mejora grandemente la estabilidad y la capacidad antiinterferente del equipo.
